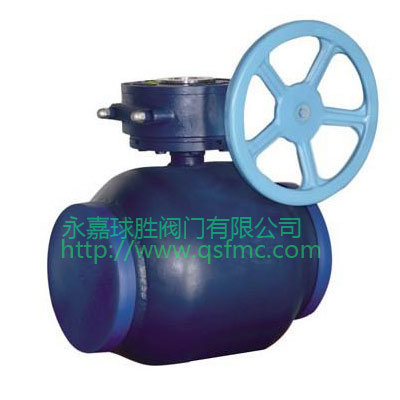

焊接球閥高壓焊接球閥簡介

名稱：高壓焊接球閥

型號： Q61F型

口徑： DN10～100mm

壓力： PN16-32MPa

材質：碳鋼.鍛鋼

類別：閥門系列

一、產品特征

公稱壓力：16-32MPa

適用溫度范圍:-20～232℃～350℃

適用介質:水、油、氣及某些腐蝕性液體（W O G）

焊接類型：對焊（BW）、承接焊（SW）

二、PN1.6MPa主要連接尺寸及重量　單位：mm

三、主要零件材料

適用介質	型號	閥體	球體、閥桿	手柄	密封圈	墊片、填料
水、蒸汽、油品	Q61N-160/320C	A105、45	1C18Ni9Ti12Mo9Ti	鑄鐵WCB	聚四氟乙烯PTFE	聚四氟乙烯PTFE
水、蒸汽、油品	Q661N-160/320C	A105、45	1C18Ni9Ti12Mo9Ti		增強聚四氟乙烯VUILUK PTFE	對位聚苯PPL
硝酸類	Q61N-160/320P	304/1C18Ni9Ti	304/1C18Ni9Ti		對位聚苯PPL
硝酸類	Q661N-160/320P	304/1C18Ni9Ti	304/1C18Ni9Ti
醋酸類	Q61N-160/320R	316/1C18Ni9Ti12Mo2Ti	316/1C18Ni9Ti12Mo2Ti
醋酸類	Q661N-160/320R	316/1C18Ni9Ti12Mo2Ti	316/1C18Ni9Ti12Mo2Ti

焊接球閥的技術特點：

1、閥體結構整體式焊接，不會有外部泄漏現象。

2、閥座由PTFE密封環及彈簧組成對壓力和溫度的變化適應能力強，在使用范圍內不會產生任何泄漏。

3、閥桿的防滲漏結構、閥桿底部有1個PTFE自封密封墊和1個O型密封圈，上面有2個O型密封圈、兩個PTFE密封墊組成，確保無泄露。

4、閥體材料與管道材質相同，不會出現應力不勻，也不會由于地震及車輛經過地面時而擠壓變形。

5、閥體輕且易于保溫。

6、直埋式球閥可以直接埋于地下，不用建高大閥門井，只需地面上設置小型淺井，大大節省施工費用及工程時間。

7、可根據管道的施工及設計要求調整閥體的長短和閥桿高度。

8、球體的加工精度非常精密操作輕便，無不良干涉。

10、有焊接和法蘭兩種連接方式。

11、操作方式：手柄，齒輪（垂直/水平）

12、在閥門正常操作使用的情況下，質保期20年。
